01 吐絲機的功能與類型
吐絲機是高速線材生產線上的關鍵設備，其主要功能是將軋后經水冷的線材吐成螺旋狀線圈，并均勻分布在不斷前進的風冷運輸機輥道上，對線材進行進一步控制冷卻。
根據主軸布置方式的不同，吐絲機主要分為立式和臥式兩種類型。
立式吐絲機的吐絲主軸為垂直布置，但它必須處理水平方向高速運行的線材。這種結構在早期生產線中較為常見。
臥式吐絲機則采用水平主軸設計，更符合現代高速線材生產線的工藝流程需求。目前，TSJ105、TSJ120等型號的臥式吐絲機已廣泛應用于各鋼鐵企業的高速線材生產線。
02 技術發展與國產化突破
吐絲機屬于高科技機電一體化產品，技術條件高、制造難度大。尤其是速度在80m/s以上的吐絲機，制造難度更大。
在很長一段時間里，我國的高速吐絲機完全依賴進口，這不僅增加了設備成本，也制約了國內線材生產技術的自主發展。
技術突破發生在二十世紀末。西安航空發動機(集團)有限公司于1999年組織專業技術人員，用了不到兩年的時間，成功研制出設計速度為135m/s的高速線材吐絲機。
這一突破填補了國內空白。
隨后，西航集團公司為國內鋼鐵廠成功制造交付了20多條不同型號的高速線材精軋機生產線，其中3條高線甚至遠銷印尼、越南和菲律賓，顯示了國產吐絲機的國際競爭力。
03 吐絲機的結構與技術特點

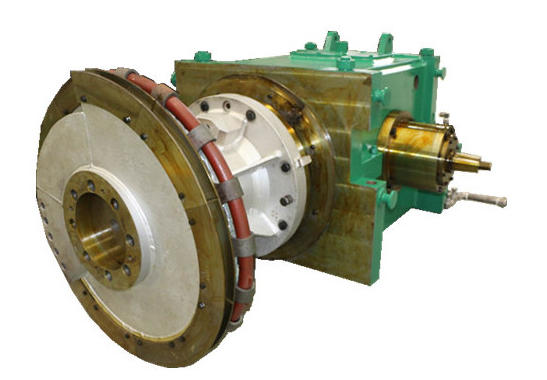

吐絲機的基本結構包括電機、錐齒輪傳動系統、空心軸、入口導管、吐絲管和吐絲盤等核心組件。
其工作原理是：電機通過輸出軸驅動第一錐齒輪轉動，第一錐齒輪與安裝在空心軸上的第二錐齒輪嚙合，帶動空心軸旋轉-9。
空心軸與吐絲盤固定連接，吐絲管設置于吐絲盤上并從空心軸伸出。線材通過入口導管進入吐絲管，在吐絲盤的高速旋轉下，被甩出并形成螺旋狀的線圈-9。
吐絲管是吐絲機的關鍵部件，其設計直接影響吐絲質量。
先進的吐絲管通常包括三個區段：與入口導管連接的直管段(第一管段)、曲管段(第二管段)以及負責最終成形的弧形成形段(第三管段)。
這種分段設計能夠保證線材在管內平穩過渡，減少磨損，提高成形質量。
固定裝置對吐絲機的穩定運行至關重要。在入口導管與吐絲管的連接處設置第一固定裝置，能有效防止兩者在高速運轉中分離。
此外，在空心軸內設置多個第二固定裝置，沿軸向依次間隔支撐吐絲管，可進一步增強結構的穩定性。
04 穩定工作的條件與挑戰
要保證吐絲機穩定工作，需要滿足一系列條件。吐絲管的磨損控制是首要問題。尤其是在高速生產小規格線材時，吐絲管容易磨損，直接影響吐絲質量和使用壽命。
振動控制是另一個關鍵技術挑戰。過大的振動會影響吐絲機的穩定運行，因此需要精確的動平衡設計和適當?shù)臏p振措施。
吐絲機的安裝精度也十分關鍵。根據設備標準要求，吐絲機裝置需要按照嚴格的技術規范進行安裝和調試，包括聯軸器的對中、各部件的間隙調整。
工藝參數的優化同樣不可或缺。吐絲速度、溫度以及風冷運輸機速度需要良好匹配，才能保證線圈形狀均勻，分布整齊。
05 吐絲機市場的現狀與前景
吐絲機產業已經形成了一定的市場規模，并根據區域特點形成了不同的分布格局。
華東、華北等地區由于鋼鐵工業集中，吐絲機市場需求較大。
未來發展趨勢表明，吐絲機技術將繼續向高速化、智能化方向發展。隨著線材軋制速度的不斷提高，對吐絲機的要求也日益提升。
吐絲機產業的競爭格局呈現出多元化特點。除了國內主要制造商外，國際品牌也在中國市場展開競爭。
價格、渠道、產品服務質量和技術水平成為行業競爭的關鍵因素。
隨著中國制造業向高質量發展轉型，吐絲機技術也將持續進步。國產吐絲機已經證明了自身的競爭力，不僅滿足了國內市場需求，還走向了國際市場。
未來，隨著新材料、新工藝的應用，吐絲機這一高速線材生產的關鍵裝備，將繼續在精度、效率和可靠性方面實現突破。
